Handleiding

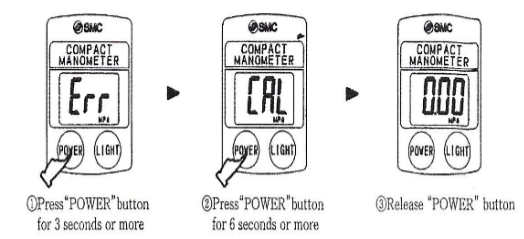

1. Eerste ingebruikname of reset: “Err” verschijnt op display => druk 3 sec. op “POWER”

=> druk vervolgens 6 sec. op “POWER” tot “CAL” verschijnt => laat “POWER” los => “0.00” verschijnt



2. Aanpassen drukeenheid: “POWER” en “LIGHT” 3 sec. samen indrukken => laat knoppen los

=> druk op “LIGHT” voor keuze bar, psi, … => druk “POWER” voor bevestiging keuze.

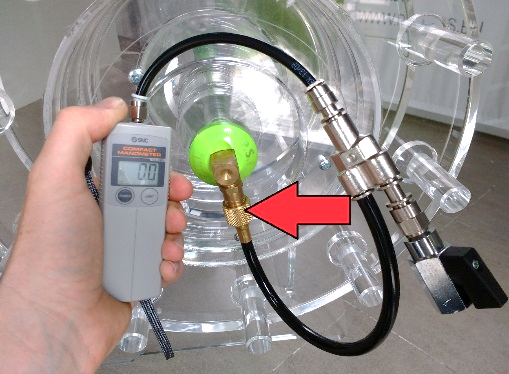

3. Aansluiten MANO-TOOL: sluit de slang rechtstreeks aan op de rotor en draai deze handvast.



4. Aan/uitzetten manometer: druk één maal op “POWER” (uitzetten: “POWER” 3 sec. indrukken).

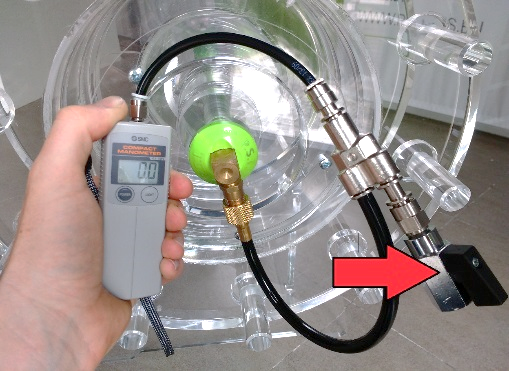

5. Simulatie drukverlies: door het kraantje lichtjes open te draaien wordt drukverlies gesimuleerd.

Op het display verschijnt nu de druk die het PSI TM systeem levert. Indien gewenst kan ook peak/bottom

pressure afgelezen worden: duw op “POWER” en p (peak) of b (bottom) verschijnt linksboven op display.

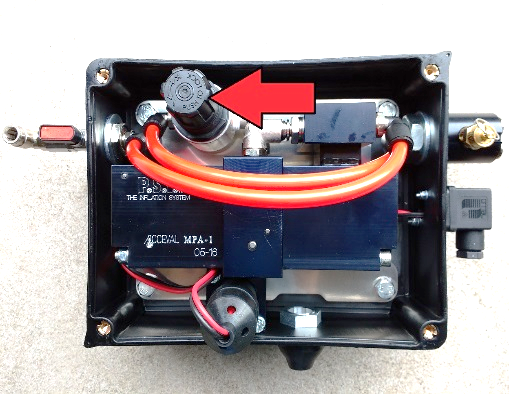

6. Druk controleren/afstellen: draai de 4 schroeven op de hoeken van het deksel van de controle box los

– neem het deksel af – trek het regelventiel 2 millimeter uit – draai wijzerzin om de druk die geleverd wordt

te verhogen (tegenwijzerzin om te verlagen) – druk het  regelventiel terug in zodat de nieuw ingestelde druk

behouden blijft – monteer het deksel terug (controleer of de rubberen afdichting correct in het deksel zit).
